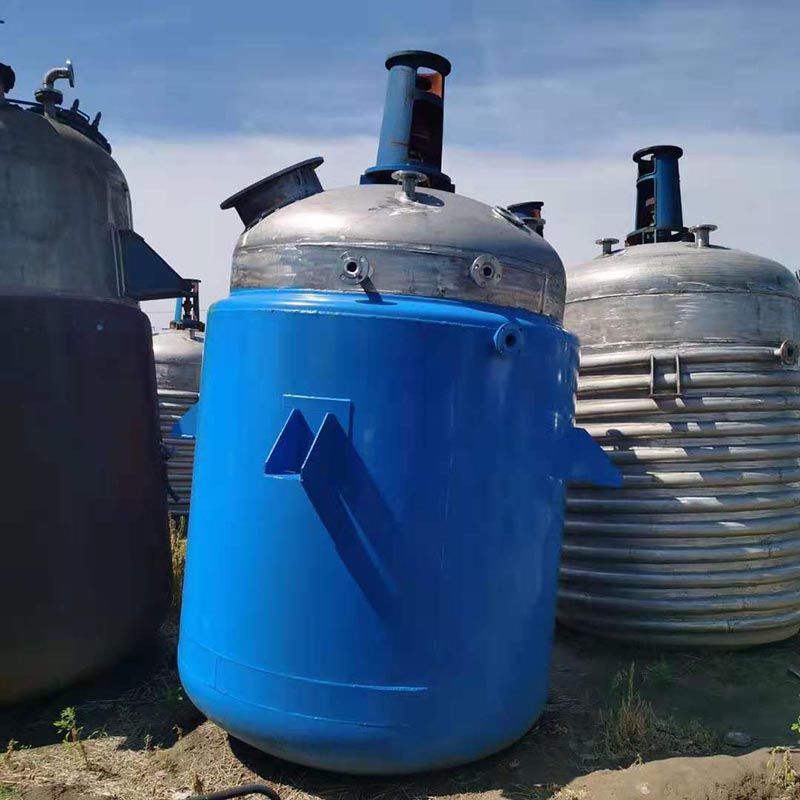

সর্পিল অর্ধ-পাইপ জ্যাকেট চুল্লি

Wuxi Hongdinghua কেমিক্যাল ইকুইপমেন্ট কোং, লিমিটেড। গ্রাহকদের জন্য বিভিন্ন ধরণের চুল্লি ডিজাইন এবং উত্পাদন করে। এক ধরনের চুল্লি বেশ ভিন্ন, যা ঐতিহ্যবাহী জ্যাকেট ধরনের চুল্লি থেকে আলাদা এবং এর সুবিধা রয়েছে যা জ্যাকেট ধরনের চুল্লিতে নেই। এটি উত্তাপ, বাষ্পীভবন, শীতলকরণ, এবং কম বা উচ্চ গতির মিশ্রণ ফাংশন অর্জন করতে ব্যবহার করা যেতে পারে। এই ধরনের চুল্লি হল একটি বাইরের অর্ধ-পাইপ চুল্লি।

বাইরের অর্ধ-পাইপ চুল্লির বৈশিষ্ট্য এবং প্রয়োগ:

বাইরের অর্ধ-পাইপ চুল্লি, যা বাইরের কয়েল টিউব চুল্লী নামেও পরিচিত, প্রায়ই অনেকগুলি অভ্যন্তরীণ কাঠামো বা চুল্লিতে অনেকগুলি খোলার চুল্লির জন্য ব্যবহৃত হয়।

বাইরের অর্ধ নল চুল্লির তাপের উৎস হল বাষ্প, গরম জল, বা চুল্লির শেলের বাইরের প্রাচীর এবং অর্ধেক নলের মধ্যে প্রবাহিত তাপীয় তেল। ঐতিহ্যগত জ্যাকেট ফর্ম প্রতিস্থাপন।

জ্যাকেট চুল্লির মতো বাইরের অর্ধেক টিউব চুল্লি পেট্রোলিয়াম, রাসায়নিক, রাবার, কীটনাশক, রঞ্জক, ফার্মাসিউটিক্যালস, খাদ্য এবং অন্যান্য প্রক্রিয়া যেমন ভলকানাইজেশন, নাইট্রিফিকেশন, হাইড্রোজেনেশন, অ্যালকিলেশন, পলিমারাইজেশন এবং পলিকনডেনসেশনে ব্যবহার করা যেতে পারে।

বাইরের অর্ধ-পাইপ চুল্লির বিবরণ

সর্পিল অর্ধ-পাইপ চুল্লির সর্পিল বাইরের পাইপ একটি অর্ধ পাইপ নকশা গ্রহণ করে, যা চুল্লির দেহের প্রাচীরের বেধ কমাতে পারে এবং চুল্লির চাপ বহন করার ক্ষমতা উন্নত করতে পারে।

বাইরের অর্ধ-পাইপ চুল্লির অর্ধবৃত্তাকার টিউব জ্যাকেট ভিতরের সিলিন্ডারকে চাপের পরিস্থিতিতে ভাগ করে যা অর্ধবৃত্তাকার টিউবের ভিতরে স্থানীয় বাহ্যিক চাপ এবং সিলিন্ডারের ভিতরে চাপের শিকার হয়। বাইরের হাফ টিউব জ্যাকেট ভিতরের সিলিন্ডারের অস্থিরতা রোধ করতে পারে। চুল্লির সামগ্রিক দৃষ্টিকোণ থেকে, প্রতিটি বাইরের সর্পিল টিউব জ্যাকেট চুল্লির সিলিন্ডারের জন্য একটি শক্তিশালী রিং হিসাবে কাজ করে, জ্যাকেটের বডি প্রতিস্থাপন করে যার ফলে ভিতরের সিলিন্ডার সামগ্রিক বাহ্যিক চাপের শিকার হয়। বাইরের সর্পিল টিউব জ্যাকেটের 0.6 এবং 2.5 MPa-এর মধ্যে একটি শক্তিশালী চাপ প্রতিরোধ ক্ষমতা রয়েছে, যা অ-তাপ সংবেদনশীল উপাদান প্রতিক্রিয়ার সময় তাপ স্থানান্তর মাধ্যমের গুণমানকে ব্যাপকভাবে উন্নত করতে পারে।

একটি উদাহরণ হিসাবে বাষ্প গরম করা, অর্ধ-পাইপ জ্যাকেট চুল্লি একটি অর্ধবৃত্তাকার টিউব ব্যবহার করে। বাষ্পের চাপ হ্রাস প্রায়ই 0.4MPa এ নিয়ন্ত্রিত হয়। একটি বাহ্যিক সর্পিল টিউব জ্যাকেট চুল্লি ব্যবহার করার সময়, বাষ্প চাপ 0.7 থেকে 1.3 MPa হতে পারে, আরও চাপ কমানোর প্রয়োজন ছাড়াই। বাইরের সর্পিল টিউব জ্যাকেট দ্বারা অভ্যন্তরীণ সিলিন্ডারের চাপের অবস্থার উল্লেখযোগ্য উন্নতির কারণে, ভিতরের সিলিন্ডারের প্রাচীরের বেধ তুলনামূলকভাবে হ্রাস পেয়েছে। বাইরের কয়েল টিউব জ্যাকেটের ঢালাই প্রক্রিয়ার ফাঁকের কারণে, যখন প্রয়োজনীয় তাপ স্থানান্তর একই হয়, তখন অর্ধ-পাইপ জ্যাকেট চুল্লির তাপ স্থানান্তর এলাকাটি অনুরূপভাবে ছোট হয়।

বাইরের অর্ধ-পাইপ চুল্লিতে উচ্চ গরম করার দক্ষতা, দ্রুত উপাদান শীতল করার গতি এবং গ্রাহকের উৎপাদন খরচ কমানোর সুবিধা রয়েছে। এটি খুব স্থিতিশীল এবং অপারেশনের সময় কম শব্দ হয়। সম্পূর্ণ সরঞ্জাম পরিষ্কার করা সহজ এবং ক্রমাগত ব্যবহার করা যেতে পারে। অর্ধ-পাইপ জ্যাকেট চুল্লী ভাল সিলিং প্রভাব এবং কোন ফুটো সহ, কাঁচামাল ছড়িয়ে দেয় এবং আলোড়িত করে। অন্তর্নির্মিত স্রাব অবশিষ্টাংশ ছাড়া সম্পূর্ণ স্রাব নিশ্চিত করে।

অর্ধ-পাইপ জ্যাকেট চুল্লি তাপ স্থানান্তর দক্ষতার জন্য আরও উপযোগী, কারণ এটি একটি তাপ উৎস চেম্বার হিসেবে কাজ করতে পারে এবং কাঠামো চুল্লিতে বায়ু তাপীয় প্রতিরোধ ক্ষমতা কমাতে নিশ্চিত করে; এছাড়াও এটি শক্তি খরচ বাঁচানোর লক্ষ্য অর্জনে সাহায্য করতে পারে, জ্যাকেটের আয়তনের অর্ধেক পাইপ ভলিউমের অনুপাত 8: 1. যা বিনিয়োগ এবং উৎপাদন খরচ কমাতে পারে।

এটি শুধুমাত্র তাপ স্থানান্তর সহগকে উন্নত করতে পারে না, তবে তাপ প্রতিরোধেরও কমাতে পারে এবং শীতল প্রক্রিয়াগুলির জন্য উপযুক্ত। এটি সর্পিল অর্ধ-পাইপে মাধ্যমের প্রবাহের হারও বাড়াতে পারে এবং উচ্চ-গতির প্রবাহিত মাধ্যমটি কার্যকরভাবে অর্ধ-পাইপ জ্যাকেটের অভ্যন্তরীণ পৃষ্ঠে স্কেলিং প্রতিরোধ করতে পারে। একই সময়ে, এই সরঞ্জাম চুল্লি শরীরের সামগ্রিক ব্যাস কমাতে এবং স্থান সংরক্ষণ করতে পারেন.

অতএব, বাইরের অর্ধ-পাইপ জ্যাকেট চুল্লির নিম্নলিখিত সুবিধা রয়েছে:

1. চুল্লির বডির প্রাচীরের পুরুত্ব হ্রাস করুন এবং এর লোড ক্ষমতা উন্নত করুন (চুল্লীর বডি এবং নীচের মাথার প্রাচীর বেধ 37.5% এবং ঐতিহ্যগত জ্যাকেট চুল্লির তুলনায় 50% পাতলা);

2. এটি তাপ স্থানান্তর দক্ষতা উন্নত করার জন্য উপকারী (এটি শুধুমাত্র তাপ স্থানান্তর সহগ বৃদ্ধি করতে পারে না কিন্তু তাপ প্রতিরোধেরও কমাতে পারে);

3. শক্তি খরচ সংরক্ষণ করুন (জ্যাকেট ভলিউমের অর্ধ-পাইপ ভলিউমের অনুপাত 8, তাপ প্রতিরোধের হ্রাস);

4. দ্রুত কুলিং দক্ষতা (গ্রাহকের খরচ হ্রাস);

5. চুল্লি শরীরের সামগ্রিক ব্যাস হ্রাস কর্মশালার বিন্যাসের জন্য উপকারী।

বিভিন্ন ধরনের ধাতু যেমন স্টেইনলেস স্টিল, কার্বন স্টিল, টাইটানিয়াম স্টিল ইত্যাদি হাফ পাইপ জ্যাকেট চুল্লি তৈরি করতে ব্যবহার করা যেতে পারে।

অর্ধ-পাইপ জ্যাকেট চুল্লি নিম্নলিখিত কাঠামো নিয়ে গঠিত:

1. সর্পিল অর্ধেক পাইপ

2. চুল্লি শরীর

3. মাথা

4. আলোড়নকারী (বিভিন্ন ধরনের মিশ্রণ বা সংমিশ্রণ)

5. ড্রাইভিং ডিভাইস (মোটর, রিডিউসার, চৌম্বকীয় আলোড়ন)

6. শ্যাফ্ট সিলিং ডিভাইস (প্যাকিং সীল, একক শেষ মেশিন সীল, ডবল শেষ মেশিন সীল, চৌম্বক সীল, ইত্যাদি)

7. সমর্থন (সহায়ক বহনকারী বা কানের আসন)

যখন Wuxi Hongdinghua Chemical Equipment Co., Ltd. গ্রাহকদের জন্য অ্যানহাফ-পাইপ জ্যাকেট চুল্লি ডিজাইন করছে, অনুগ্রহ করে HDH নিম্নলিখিত ডেটা এবং প্যারামিটারগুলি প্রদান করুন৷

1. ভলিউম: ______L

2. হাফ-পাইপ জ্যাকেট: তাপ বিনিময় এলাকা ______ã¡

তাপ উত্স: একটি বাষ্প গরম করা B গরম জল C তাপ স্থানান্তর তেল গরম করা

3. কাজের চাপ: জ্যাকেট চাপ ______MPa, ভিতরের সিলিন্ডারের চাপ _______MPa

4. কাজের তাপমাত্রা: জ্যাকেট ______â ভিতরের সিলিন্ডার ______â

5. উপাদান:

জ্যাকেট A: Q235B B: Q345R C: S30408 ​​D: 3216R8 E: S31603 F: অন্যান্য

ভিতরের সিলিন্ডার A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: অন্যান্য

6. মিক্সিং টাইপ: A: প্যাডেল টাইপ B: ফ্রেম টাইপ C: অ্যাঙ্কর টাইপ D: টারবাইন প্রপালশন টাইপ E: অন্যান্য

7. রিডুসার: A: সাইক্লোইডাল পিন হুইল রিডুসার B: গিয়ার রিডুসার ঘূর্ণায়মান গতি: ______rpm

8. মোটর শক্তি: ______KW, বিস্ফোরণ-প্রুফ______ পরিবর্তনশীল ফ্রিকোয়েন্সি প্রয়োজন কিনা______

9. খাদ সীল: A: প্যাকিং বক্স B: যান্ত্রিক সীল 204 C: যান্ত্রিক সীল 205 D: অন্যান্য

10. ভিতরের কুণ্ডলী টিউব

উ: গরম করার এলাকা: ______বর্গ মিটার

বি: শীতল এলাকা: ______ বর্গ মিটার

অর্ধ-পাইপ জ্যাকেট চুল্লি
